2025/11/30 스위치 OLED 모드칩 작업

모드칩 장착을 위해서 뒷판 제거 후 각종 부품들 탈거 시작합니다.

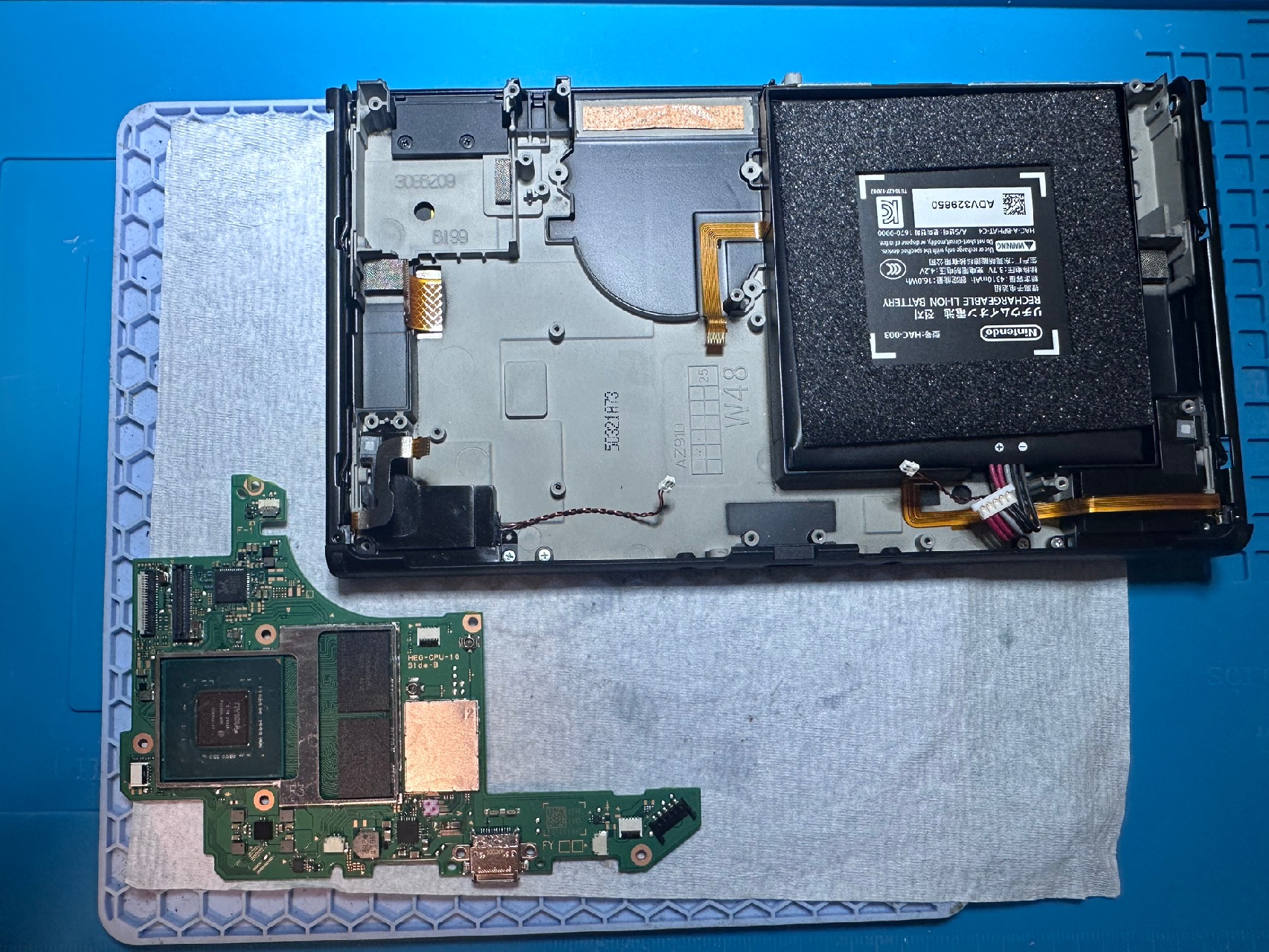

이렇게 메인보드만 본체에서 들어내는 작업이 필요합니다.

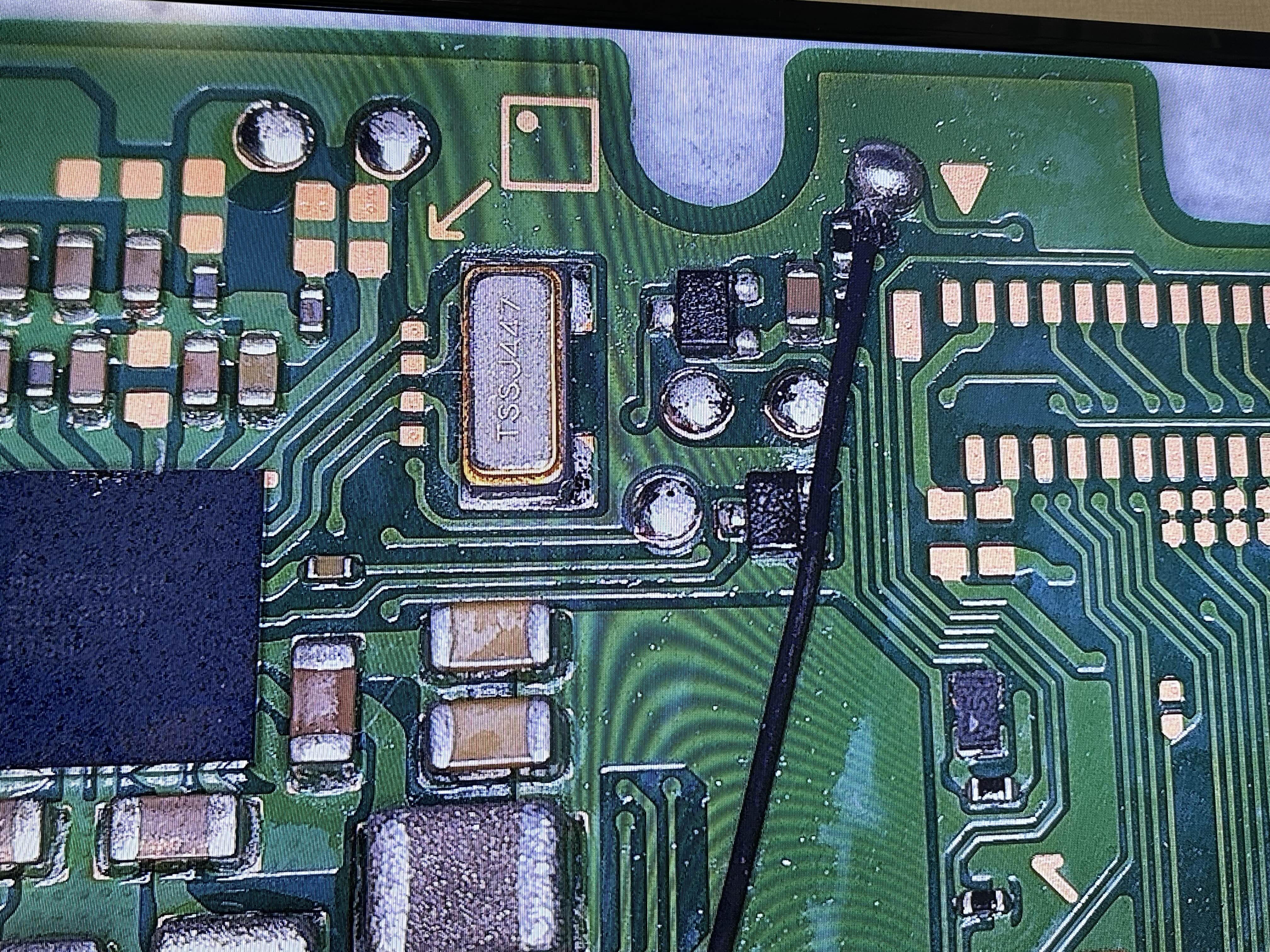

Clk 포인트라고 하는데 이 작업이 굉장히 섬세한 작업이라 여기서 많이들 메인보드를 날려먹습니다. 포인트가 끊어지는 순간 바로 벽돌이 되어버리거든요.

저같은 경우는 초미세드릴을 이용해서 접점이 끊어지지 않게 겉쪽 솔더마스크만 벗겨내서 작업을 진행하고 있습니다.

CPU쪽 저항에도 납땜이 필요하구요.

A포인트 B포인트 C포인트 D포인트 접지포인트 모두 납땜해줍니다.

B포인트 납땜 포인트입니다.

C포인트 어댑터쪽입니다. 많은 분들이 카미카제 방식을 선호하셔서 여럿 문의가 오는데요. 물론 어댑터 방식이 불량률이 있지만, 메인보드를 갈아가면서 굳이 위험한 길을 갈 필요가 있나 싶습니다. 저도 제 스위치엔 카미카제로 작업해놓았구요. 좋은거 압니다만, 손님들 스위치엔 최대한 순정틱하게 안전하게 작업하는게 제 모토입니다.
어댑터는 불량나면 다시 납땜하면 되지만 카미카제는 잘못하다가 삐긋하면 메인보드 바로 벽돌됩니다 .. ㅠㅠ

모드칩 장착 후 메인보드 앞/뒤 사진입니다.

나사 하나까지 빠트리지 않고 모두 조립해주고요.
Cpu온도를 낮춰주는 써멀구리스 또한 새롭게 발라줍니다.

안테나 까지 조립하게 되면 틈사이로 모드칩이 살짝 보일듯 말듯 조립이 되구요. 송풍구 틈새 사이로 모드칩 글리칭 색상을 확인 할 수 있습니다.

이렇게 스위치 oled 피코플라이 모드칩 설치를 마쳤습니다.
일반인 분들이 전문 장비 없이는 도전하기 힘든게 oled 모드칩 설치입니다. 실제로 다이소 인두기로 도전하셨다가 망쳐버리고 저한테 재의뢰 주시는 분들이 허다합니다.
괜히 어려운 길 돌아가시지 마시고 저에게 맡겨주시면 제것처럼 꼼꼼히 작업 후 보내드리겠습니다.
